| 是否进口：否 | 产地：北京 | 加工定制：否 |
| 类型：数字式探伤仪 | 品牌：赛博瑞鑫 | 型号：HUT-350 |
| 订货号：09 | 货号：9 | 测量范围： (0~6000)mm |
| 分辨率： >33dB(5P14) | 尺寸： 263×170×61(mm)mm | 重量：2kg |
| 是否跨境货源：否 |

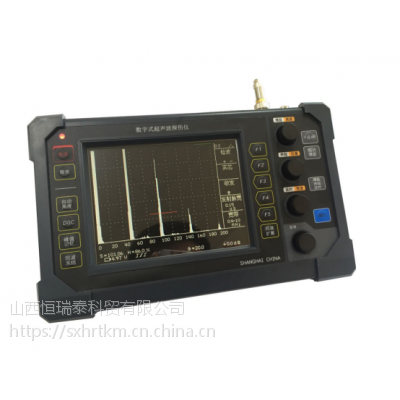

HUT350数字式超声波探伤仪
一、概述
HUT350是一款增强型数字真彩超声波探伤仪，采用欧盟EN 12668.1-2000标准制造，性能优越，覆盖材料范围广泛，满足碳钢、不锈钢、钛、锆、钼、镁、铝、铜等各种金属及多种材料合金工件的探伤工作，仪器自带曲面修正功能，适应不同曲率工件的探伤工作。设备自带距离补偿功能，厚工件远距离探伤实时补偿，避免漏检小缺陷。能够快速便捷、无损伤、***地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
二、仪器特点
1、本仪器专为严苛的现场环境而设计，坚固耐用，***的密封设计使它能够抵
御从海洋到沙漠各种恶劣环境中的潮湿、风沙、灰尘、油污及其它污染。
2、缺陷回波参数（距离、水平、垂直、波幅、dB当量值、平底孔当量值）实时
显示，探伤信息一目了然，并可自动完成缺陷定量的平底孔转换。
3、发射电压、滤波频带、探头阻尼可调，适用于各种工件的探伤。
4、全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，
技术***。
5、采用TFT全数字真彩色液晶显示器，屏幕亮度清晰，可根据环境选择背景色、
波形颜色和菜单项颜色，液晶亮度可自由设定，以便可以适应不同操作环境。
6、高性能安保电池模块便于拆装，使仪器连续工作时间可达十小时以上。
三、主要技术参数：
检测范围： (0~6000）mm
脉冲幅度： 20-500V
脉冲宽度： 20-1000 ns
工作频率： (0.2~20)MHz可调
声速范围： (100~20000)m/s
动态范围： ≥36dB
增益范围： 0-120 dB
垂直线性误差：≤2.5%
水平线性误差：≤0.1%
分 辨 力： >40dB(5P14)
脉冲位移： -5 us--1000 us
探头延迟： 0-200 us
灵敏度余量： >65dB(深200mmФ2平底孔)
数字抑制： (0~80)%，不影响线性与增益
电噪声电平： ≤8%
探头类型： 直探头、斜探头、双晶探头、穿透探头
闸 门： 进波门、失波门；单闸门、双闸门读数；峰值触发、边沿触发。
报 警： 蜂鸣报警，LED灯报警
电 源： 直流（DC）9V；锂电池，可连续工作8小时以上
外型尺寸： 280mm×220mm×70mm
环境温度： (-10~50)℃
相对湿度： (20~95)%RH
注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得。
检测范围
零界面入射0~14000mm(钢中、纵波)，可连续调节
发射脉冲
脉冲幅度：200V、300V、400V、500V、600V分级选择，适应探头范围广
脉冲宽度：在(0.1~0.5)?s范围内连续调节，以匹配不同频率的探头
探头阻尼：50Ω、150Ω、200Ω、500Ω可调，满足灵敏度及分辨率的不同工作要求
工作方式：直探头、斜探头、双晶探头、穿透探伤
放大接收
硬件实时采样：高分辨率10位AD转换器，采样速率320MHz，波形高度保真
检波方式：正半波、负半波、全波、射频检波
滤波频带：根据探头频率全自动匹配，无需手动设置。
闸门读数：单闸门、双闸门、全屏检索读数方式可选择；触发方式可选择峰值触发或边沿触发。
增益：总增益量130dB，可选择0dB、0.1dB、1dB、2dB、6dB步进值，独特的全自动增益调节及扫查增益功能，使探伤既快捷又准确。
闸门报警
闸门起始、闸门宽度、闸门高度任意可调；B闸门可选择设置进波报警或失波报警；闸门内蜂鸣声和LED灯(吵噪环境中LED灯报警非常有效)报警及关闭。
数据存储
500个探伤参数通道，可预先调校好各类探头和仪器的组合参数并存入探伤参数通道，以方便随时调用；可自由设置各行业探伤标准；可存储1000幅探伤回波信号及参数，实现存储、读出及通过USB接口传输。
探伤功能
●高精度定量、定位，满足了较近和较远距离探伤的要求；
●近场盲区小，满足了小管径、薄壁管探伤的要求；
●自动校准：一键式自动校准，操作非常便捷，自动测试探头的“零点”、“K
值”、“前沿”及材料的“声速”；
●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
●自由切换三种标尺（深度d、水平p、距离s）；
●自动增益、回波包络、峰值记忆功能提高了探伤效率；
●自动录制探伤过程并可以进行动态回放；（***时）
●φ值计算：直探头锻件探伤，找准缺陷波自动换算孔径ф值；
●500个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现
场探伤无需携带试块；
●波峰记忆：实时检索缺陷波，标定缺陷值
●缺陷定位：实显水平值L、深度值H、声程值S
●缺陷定量：SL定量值实时读出
●缺陷定性：通过标段络波形，人工经验判断
●曲面修正：曲面工件探伤，修正曲率换算
●距离补偿：厚工件远距离探伤实时补偿，避免漏检小缺陷
●可自由存储、回放500幅A扫波形及数据；
● DAC、AVG、TCG曲线（深度补偿）自动生成并可以分段制作，取样点不受限
制，并可进行修正与补偿；
●可以自由输入任意行业标准；
●发射脉冲宽度和强度可调；
●B扫描功能，清晰显示缺陷纵截面形状
●与计算机通讯，实现计算机数据管理，并可导出Excel格式、A4纸张的探伤
报告；
●利用PC端通讯软件可以升级仪器系统的功能；
●26万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境；
●实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
●掉电保护，存储数据不丢失；
●探伤参数可自动测试或预置；
●数字抑制，不影响增益和线性；
●增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可
进行修正；
●PC端通讯软件软键盘操作，实现了计算机控制探伤仪主机进行探伤的目标；
实时时钟
实时探伤日期、时间的跟踪记录，并记录存储。
通讯接口
USB2.0高速通讯传输接口
配置：
序号 | 名称 | 数量 | 备注 |
1 | 超声波探伤仪主机 | 1 | |
2 | 直探头 | 1 | 2.5MHz Φ20 |
3 | 斜探头 | 1 | 13*13K2 2.5P |
4 | 充电器 | 1 | |
5 | 5号充电电池 | 4 | |
6 | 探伤仪支架 | 1 | |
7 | 仪器保护套 | 1 | |
8 | 腕带 | 1 | |
9 | 背带 | 1 | |
10 | 光盘 | 1 | |
11 | Q9-Q9线 | 2 | |
12 | 数据传输线 | 2 | |
13 | 使用说明书 | 1 | |
14 | 合格证 | 1 | |
15 | 保修卡 | 1 | |
16 | 仪器箱 | 1 |
